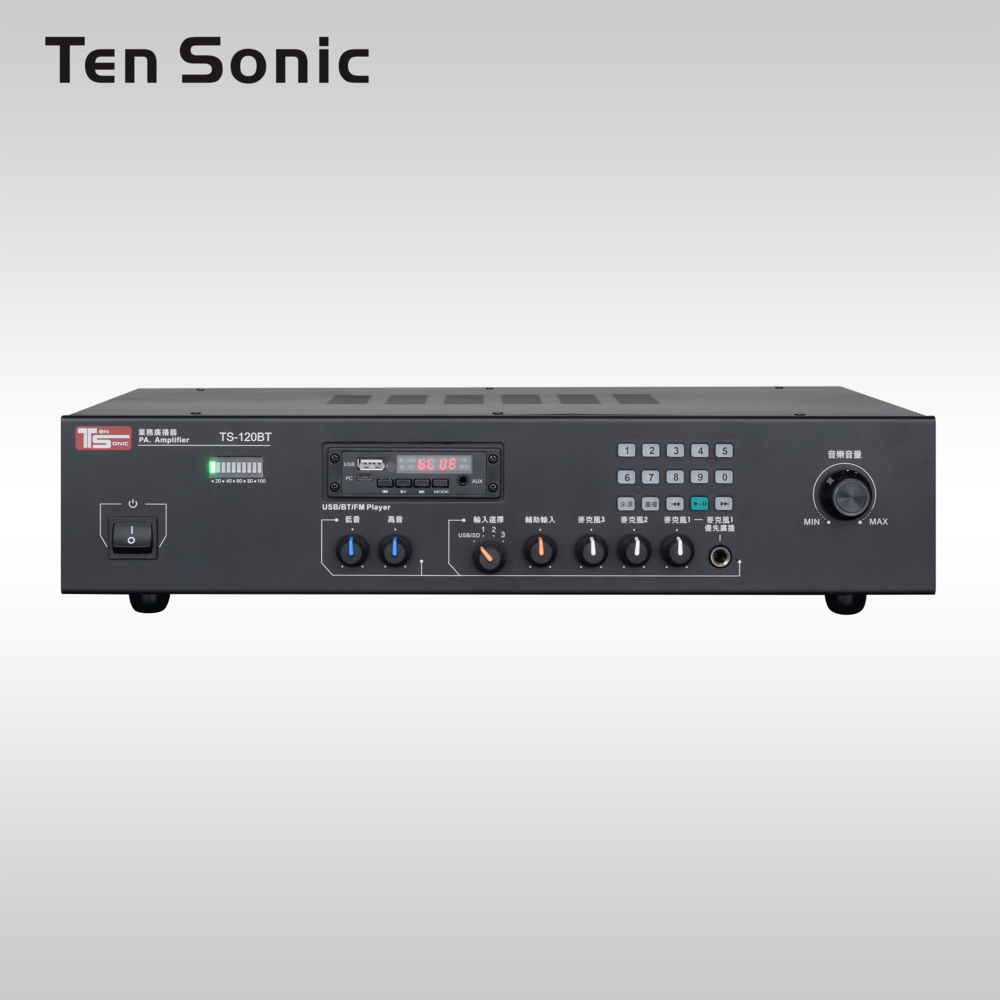

TS-120BT PA 擴大機，內建本公司研發/製造的 BT 模組，內建多元的信號來源 - USB 多媒體播放器、BT、FM 收音機、外部音源、PC In (USB 音訊數位輸出，無類比傳輸損失)，音質佳、容易操作、穩定度高。

BT 模組配對設定
智慧型手機或平板電腦等行動裝置，可透過藍芽傳輸音訊，曲目選擇與操控音量大小... 等，可直接在行動裝置上控制，大幅提升操作便利性，藍芽配對設定與刪除步驟，如下 YouTube 影片：

固定式PA廣播擴大機 (恆壓型)

    輸入信號源操作示範與說明 (參考範例 PA-60)

    TS-BT 模組配對設定           TS-BT 模組配對刪除

輸入端 (觀看各輸入源操作影片)

多媒體播放器

• 音訊選擇：USB / BT / FM / Aux In / PC In (USB 音訊數位輸出)
• 支援格式：WAV / MP3 / FLAC / APE
• 最大支援容量：32 G
• 控制介面：面板按鍵/遙控器/應用程式 (App)

有線麥克風 / 外部輸入 / 輔助輸入

• 有線麥克風輸入數量：3 (6.3 mm)
• 優先廣播：麥克風 #1
• 有線麥克風類型：動圈式
• 有線麥克風輸入靈敏度：-46 dB
• 輔助輸入數量：2 (3.5 mm /6.3 mm 立體聲，含音量控制)
• 輔助輸入靈敏度：-15 dB
• 外部輸入數量：3 (RCA)
• 外部輸入靈敏度：-15 dB

控制輸入

• 遠端電源控制：1  (乾接點 / 常閉模式)
• 端子：P5 – P6 (背板 7P 端子 / M4 螺絲)

輸出端

• 音頻輸出功率：120W @ 4Ω
• 放大器種類：AB
• 總諧波失真：< 0.1% (1K Hz @ Pout = 5 W)
• 信噪比：> 60 dB (麥克風) / > 72 dB (輔助輸入)
• 頻率響應：30 Hz ~ 16K Hz ±3 dB
• 低音控制：100 Hz ±12 dB
• 高音控制：10K Hz ±12 dB
• 錄音輸出準位：-20 dB ~ 0 dB (可變)
• 喇叭輸出 (低阻抗)：4Ω / 8Ω / 16Ω (號角喇叭)
• 喇叭輸出 (高阻抗)：100V *警告：(1) 高、低阻抗輸出不能同時連接運作 (2) 建議揚聲器負載總阻抗約為 83.3Ω。

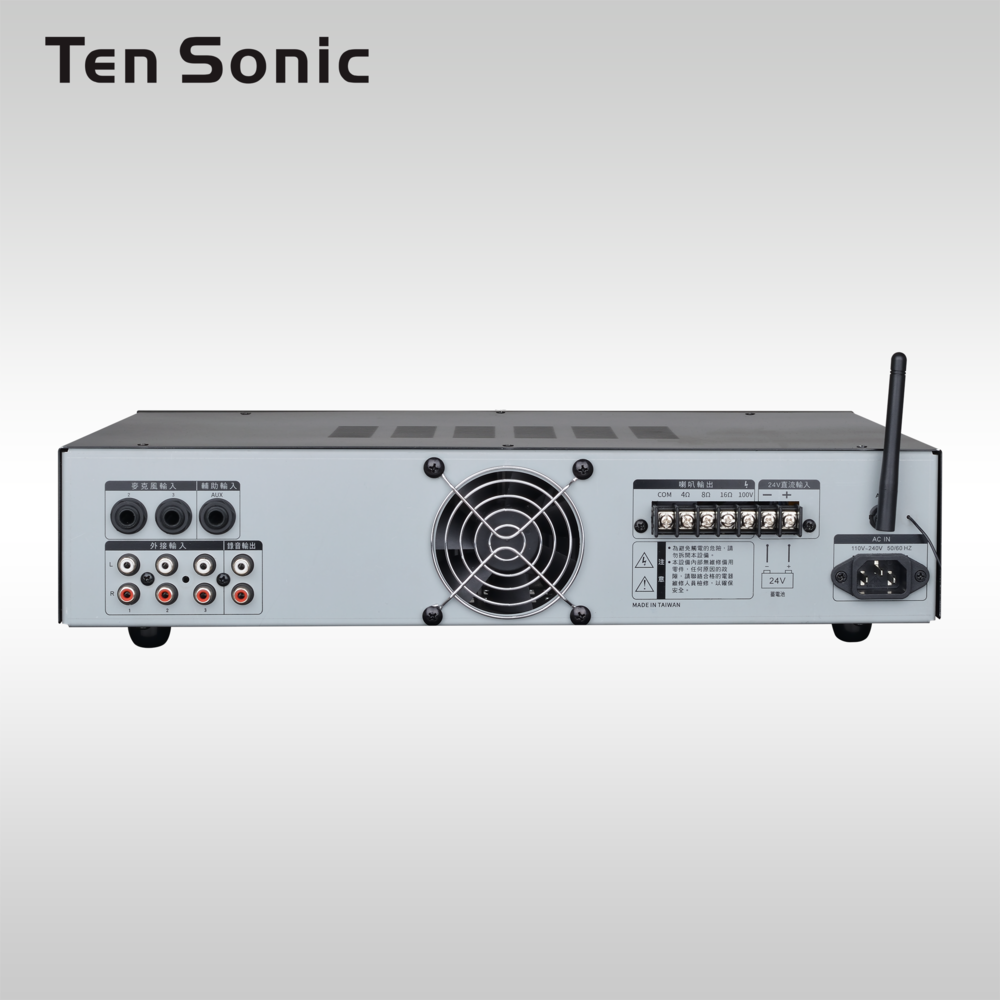

• 端子：P1 – P5 (背板 7P 端子)

電源規格

• 交流電源：AC 100V ~ 240V 60 Hz (室內安裝)
• 電源電路種類：交換式
• 直流電源：DC +24V / 10A (車載/戶外安裝)
• 直流連接端子：P6 – P7 (背板 7P 端子)

*交流或直流電源，請擇一安裝

整體規格

• 尺寸 (W x D x H) / mm：430 x 280 x 88 (15 mm 腳墊未計入)
• 重量：6.6公斤

• 內建多媒體播放器，USB、BT、FM 收音機、外部音源、USB 音訊數位輸出，多元播放來源
• 多媒體播放器可從主機面板、紅外線與 APP 控制，操作方便
• 可連接 3 支有線麥克風，#1具優先廣播功能，直接放送，無須切換
• 三種阻抗輸出 (1) 4Ω/8Ω (高傳真) (2) 16Ω 鐵喇叭 (3) 高阻抗(100V)
• 可直接以車用電池 DC 24V 供電 ，夜市攤商、廣播車的經濟型擴大機方案
• AC 100V ~ 240V (交換式電源) 國際電壓，供電範圍大，多種電源選擇，使用場地不受限
• 配備主動式風扇散熱器


• 適用機構：學校、補習班中大型教室、中型辦公室、中型會議室、中型工廠、市場、中型賣場、夜市攤位、貨卡廣播車、社區活動中心…等、人群聚集交談的空間。
• 商業空間：中型服飾店、中型飲料店、便利商店、中型超市、小型餐廳、小型酒吧、咖啡廳…等，需要氣氛的中型場所。

• 應用案例：學校、補習班200人中/大型教室

主機安裝於教室內小機櫃，未開始上課前，班導負責設備操控，麥克風試音並調至適當音量後，播放輕音樂，緩和學生的學習/考試壓力；上課時間一到，以遙控器關閉音樂，老師開始上課；教室共有四個座位區，每一區50人，各配置 3 支 10W 喇叭，四個區域合計 12 支高阻抗喇叭，總音頻輸出功率 120W。
