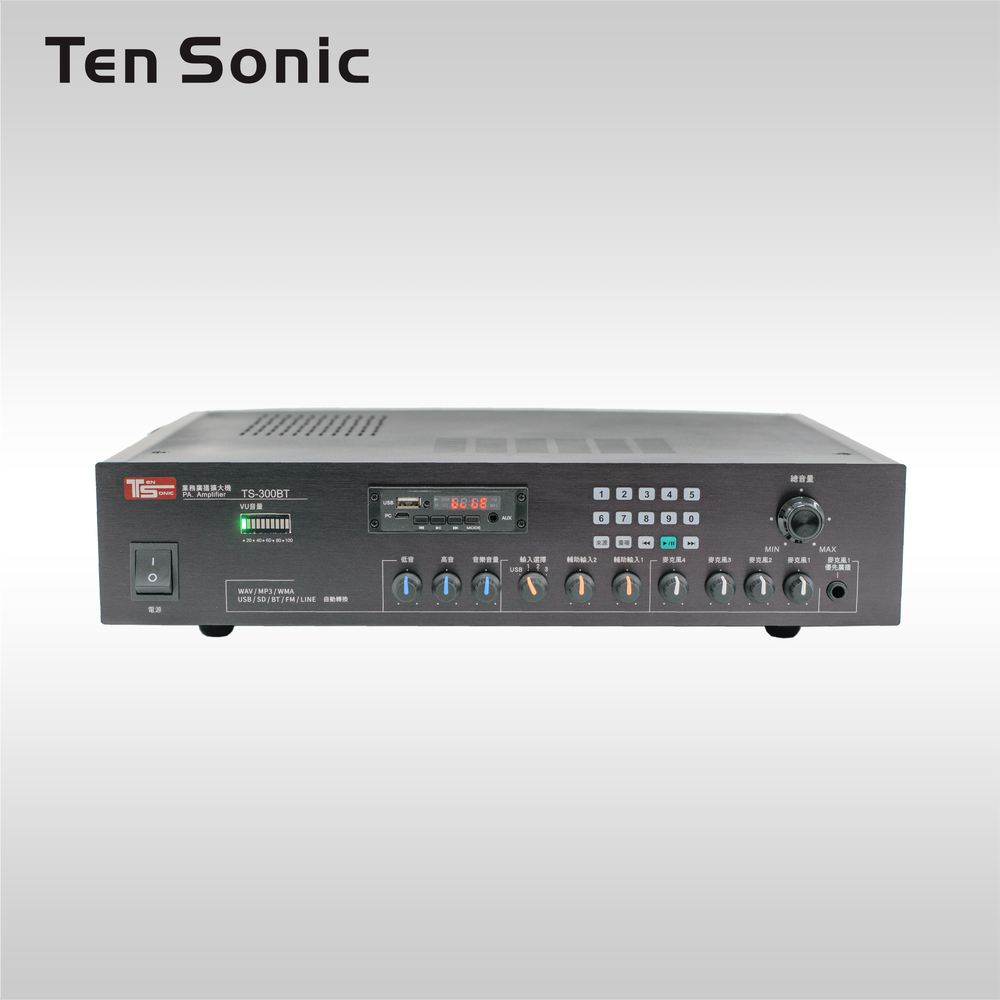

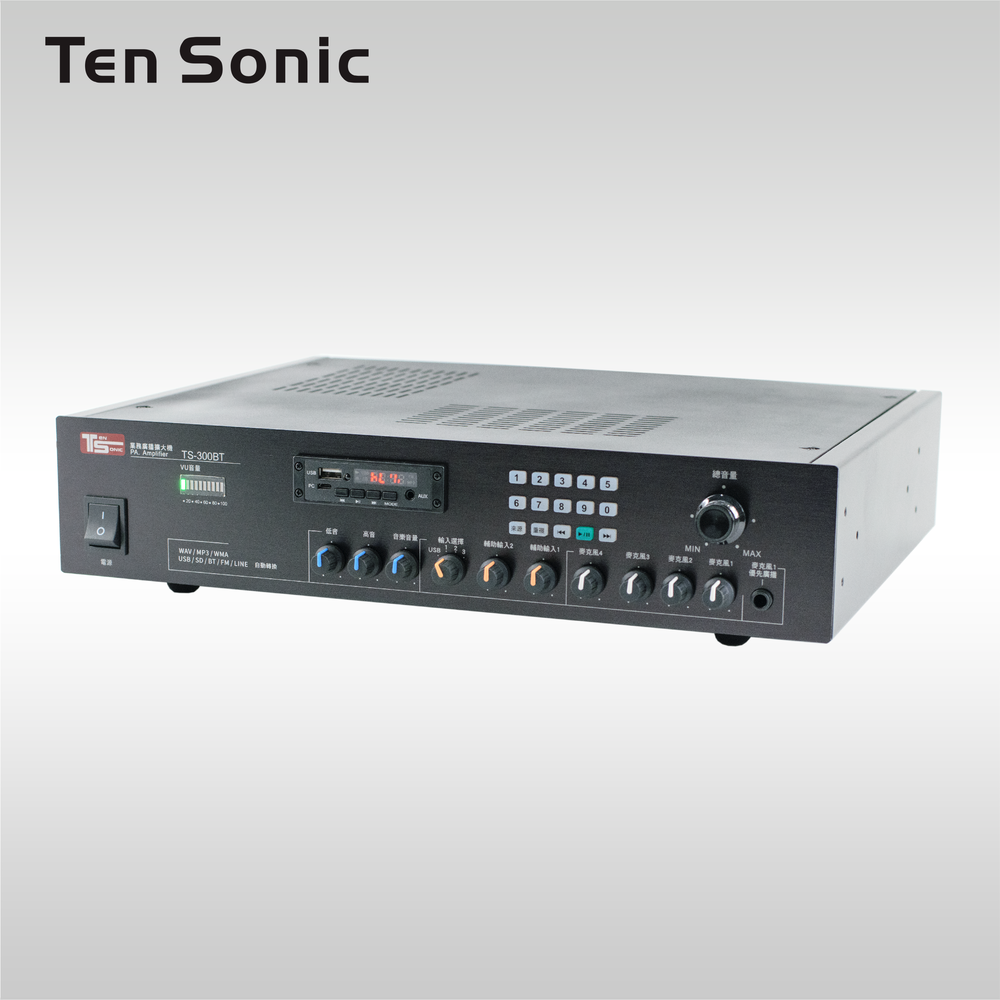

業務用300W PA廣播擴大機
大功率機型 - 適用於環境較寬廣、熱鬧、喧囂的中、大型商店、公司、機構,可驅動高阻抗 10W 喇叭 30 支或 15W 喇叭 20 支…依此類推。
應用案例:大型運動用品店配置及應用參考,請點擊產品頁下方「應用」說明。
應用案例:大型運動用品店配置及應用參考,請點擊產品頁下方「應用」說明。
型號 :
TS-300BT
TS-300BT PA 擴大機,內建本公司研發/製造的 BT 模組,內建多元的信號來源 - USB 多媒體播放器、BT、FM 收音機、外部音源、PC In (USB 音訊數位輸出,無類比傳輸損失),音質佳、容易操作、穩定度高。
BT 模組配對設定
智慧型手機或平板電腦等行動裝置,可透過藍芽傳輸音訊,曲目選擇與操控音量大小... 等,可直接在行動裝置上控制,大幅提升操作便利性,藍芽配對設定與刪除步驟,如下 YouTube 影片:
音頻
輸入端
多媒體播放器
- 音訊選擇:USB / BT / FM / Aux In / PC In (USB 音訊數位輸出)
- 支援格式:WAV / MP3 / FLAC / APE
- 最大支援容量:32 G
- 控制介面:面板按鍵/遙控器/應用程式 (App)
有線麥克風 / 外部輸入 / 輔助輸入
- 有線麥克風輸入數量:4 (6.3 mm)
- 優先廣播:麥克風 #1
- 有線麥克風類型:動圈式
- 有線麥克風輸入靈敏度:-46 dB
- 輔助輸入數量:3 (3.5 mm x 2 / 6.3 mm 立體聲,含音量控制)
- 輔助輸入靈敏度:-15 dB
- 外部輸入數量:3 (RCA)
- 外部輸入靈敏度:-15 dB
控制輸入
- 遠端電源控制:1 (乾接點 / 常閉模式)
-
遠端優先廣播麥克風控制:1 (乾接點 / 常閉模式)
- 端子:P6 – P8 (背板 8P 端子 / M4 螺絲)
輸出端
- 音頻輸出功率:300W @ 4Ω
- 放大器種類:AB
- 總諧波失真:< 0.1% (1K Hz @ Pout = 5 W)
- 信噪比:> 60 dB (麥克風) / > 72 dB (輔助輸入)
- 頻率響應:30 Hz ~ 20K Hz ±3 dB
- 低音控制:100 Hz ±12 dB
- 高音控制:10K Hz ±12 dB
- 錄音輸出準位:-20 dB ~ 0 dB (可變)
- 喇叭輸出 (低阻抗):4Ω / 8Ω / 16Ω (號角喇叭)
- 喇叭輸出 (高阻抗):100V *警告:(1) 高、低阻抗輸出不能同時連接運作 (2) 建議揚聲器負載總阻抗約為 83.3Ω。
- 端子:P1 – P5 (背板 8P 端子)
- 交流電源:AC 100V ~ 240V 60 Hz (室內安裝)
- 電源電路種類:交換式
*交流或直流電源,請擇一安裝
一般規格
- 尺寸 (W x D x H) / mm:430 x 330 x 88 (15 mm 腳墊未計入)
- 重量:9.4 公斤
- 內建多媒體播放器,USB、BT、FM 收音機、外部音源、USB 音訊數位輸出,多元播放來源
- 多媒體播放器可從主機面板、紅外線與 APP 控制,操作方便
- 可連接 4 支有線麥克風,#1具優先廣播功能,直接放送,無須切換
- 具備遠端開機及優先廣播麥克風控制功能,啟動擴大機電源,控制優先廣播
- 可搭配後級擴大機,並聯擴充音頻輸出功率
- 三種阻抗輸出 (1) 4Ω/8Ω (高傳真) (2) 16Ω 鐵喇叭 (3) 高阻抗(100V)
- AC 100V ~ 240V (交換式電源) 國際電壓,供電範圍大,多種電源選擇,使用場地不受限
- 配備主動式風扇散熱器
- 適用機構:學校體育館、大型辦公室、製造業工廠、大型會議室、社區活動中心…等、人群聚集大聲交談、兒童吵鬧嬉戲的空間。
- 商業空間:大型服飾店、大型餐廳、大賣場、市場公共廣播、百貨公司…等,需要氣氛的大型場所。
- 應用案例:二樓層大型運動用品店
商店走廊配置 15W 喇叭 2 支,播放熱舞音樂,定時置入商品促銷廣告,吸引喜愛運動、舞蹈、健身、戶外活動的顧客入店參觀,一樓商品區/主賣場配置 6 支喇叭,試衣間走廊、結帳櫃台各 1 支喇叭,店員可利用麥克風廣播,促銷限時過季出清商品,優先廣播可自動暫停背景音樂,一小段落介紹結束後,關閉麥克風,自動恢復音樂,講話時如要保持音樂播放,可使用機背的 #2 ~ #4麥克風,二樓商品區/主賣場配置8 支喇叭,試衣間走廊1 支喇叭,洗手間 1 支喇叭,合計 20 支15W 高阻抗喇叭,總音頻輸出功率 300W。
