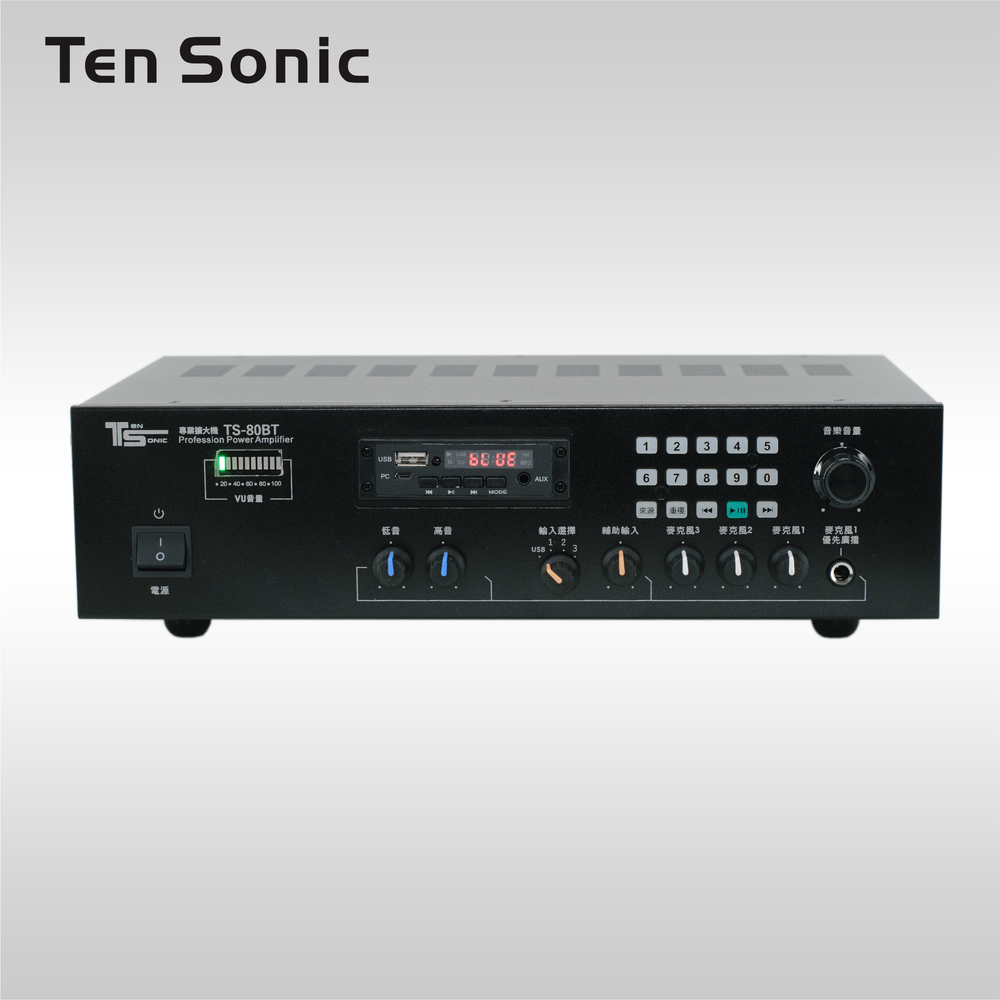

TS-80BT PA 擴大機，內建本公司研發/製造的 BT 模組，內建多元的信號來源 - USB 多媒體播放器、BT、FM 收音機、外部音源、PC In (USB 音訊數位輸出，無類比傳輸損失)，音質佳、容易操作、穩定度高。

BT 模組配對設定
智慧型手機或平板電腦等行動裝置，可透過藍芽傳輸音訊，曲目選擇與操控音量大小... 等，可直接在行動裝置上控制，大幅提升操作便利性，藍芽配對設定與刪除步驟，如下 YouTube 影片：

固定式PA廣播擴大機 (恆壓型)

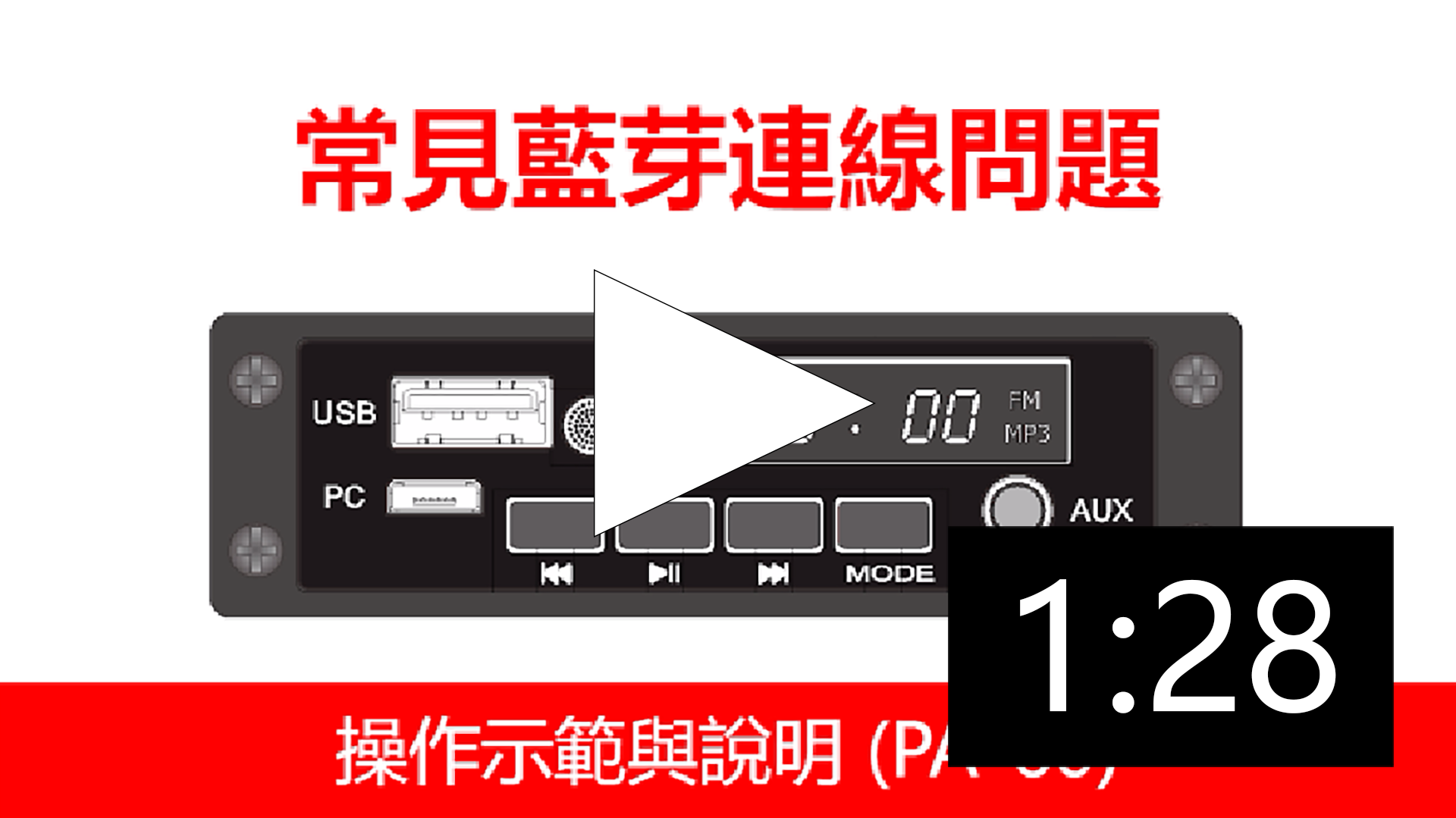

    輸入信號源操作示範與說明 (參考範例 PA-60)

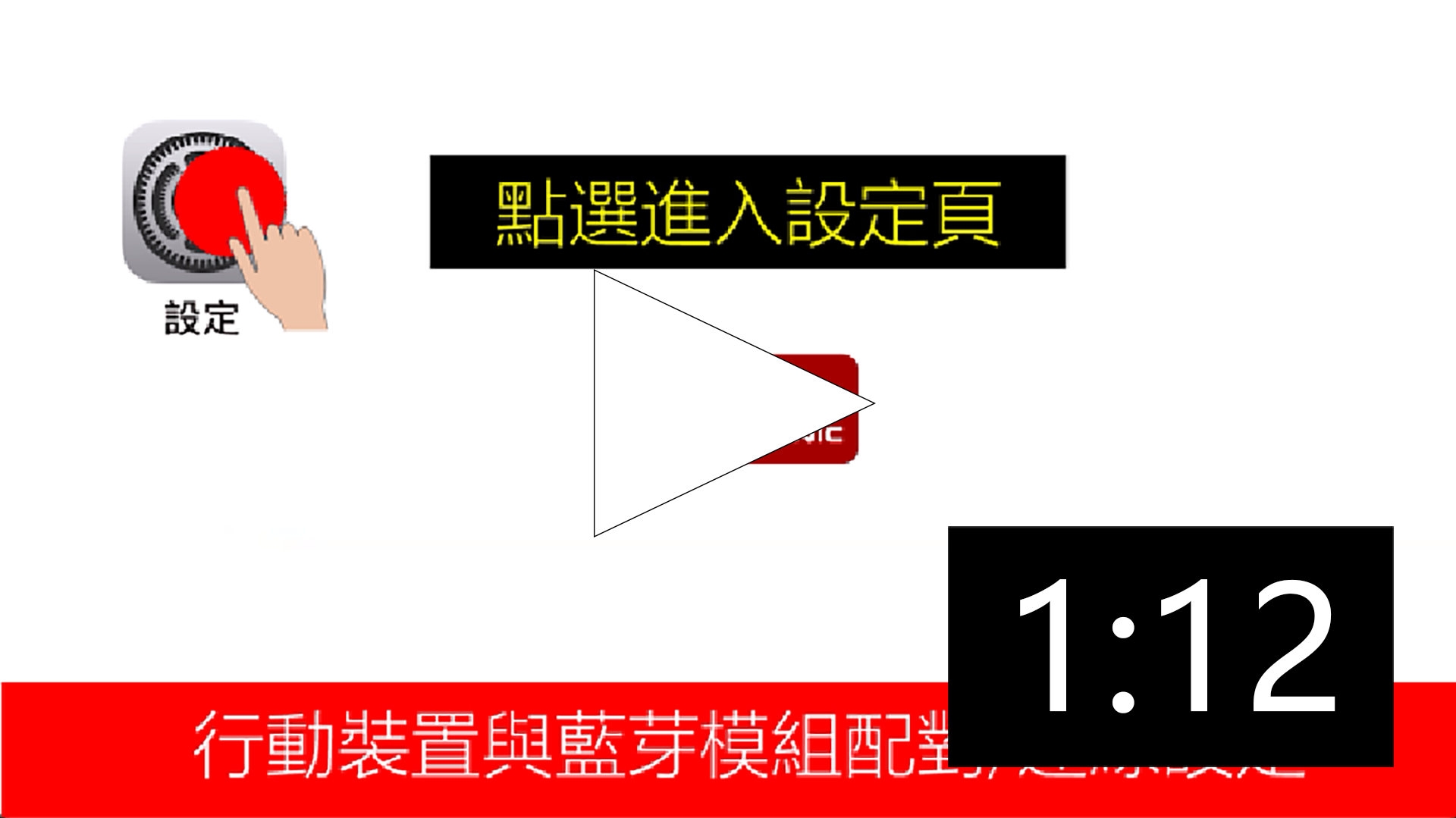

    TS-BT 模組配對設定           TS-BT 模組配對刪除

輸入端

多媒體播放器

• 音訊選擇：USB / BT / FM / Aux In / PC In (USB 音訊數位輸出)
• 支援格式：WAV / MP3 / FLAC / APE
• 最大支援容量：32 G
• 控制介面：面板按鍵/遙控器/應用程式 (App)

有線麥克風 / 外部輸入 / 輔助輸入

• 有線麥克風輸入數量：3 (6.3 mm)
• 優先廣播：麥克風 #1
• 有線麥克風類型：動圈式
• 有線麥克風輸入靈敏度：-46 dB
• 輔助輸入數量：2 (3.5 mm /6.3 mm 立體聲，含音量控制)
• 輔助輸入靈敏度：-15 dB
• 外部輸入數量：3 (RCA)
• 外部輸入靈敏度：-15 dB

控制輸入

• 遠端電源控制：1  (乾接點 / 常閉模式)

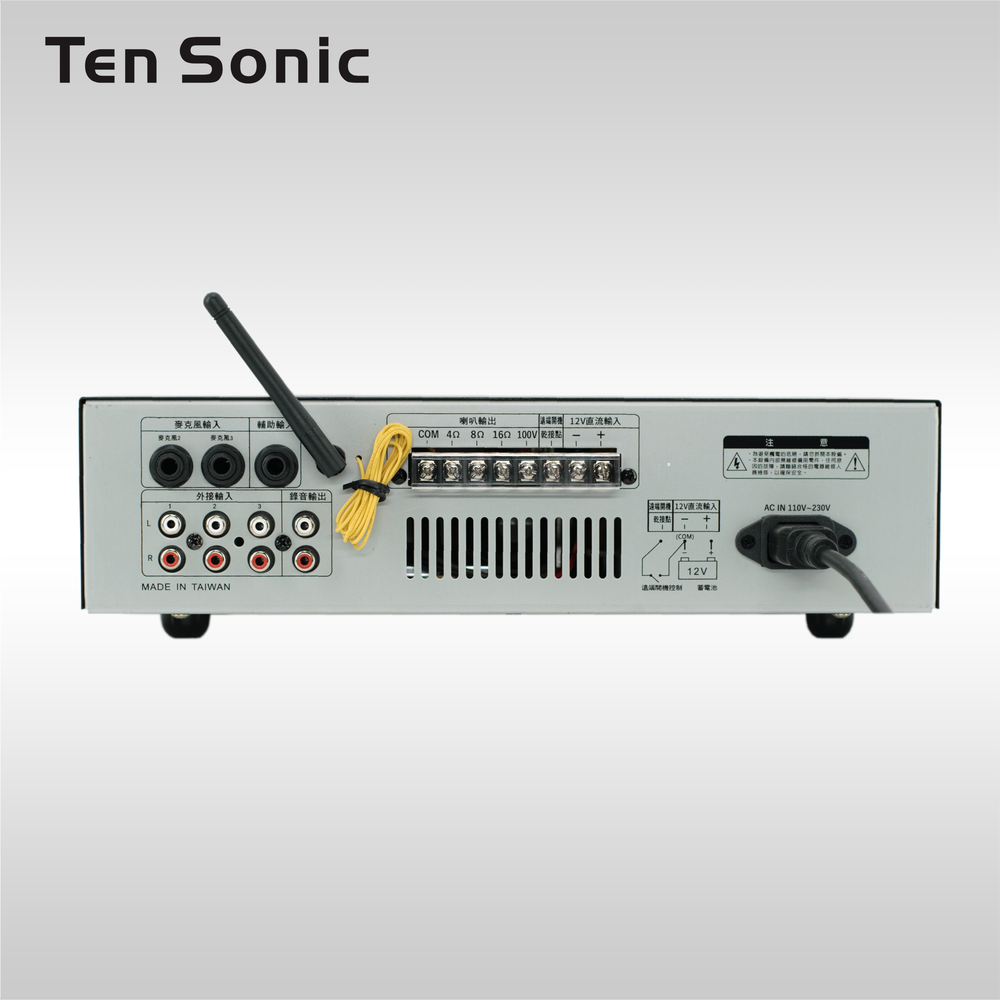

• 控制端子：P5 – P6 (背板 8P 端子台)

輸出端

• 音頻輸出功率：80W @ 4Ω
• 放大器種類：AB
• 總諧波失真：< 0.1% (1K Hz @ Pout = 5 W)
• 信噪比：> 60 dB (麥克風) / > 72 dB (輔助輸入)
• 頻率響應：30 Hz ~ 16K Hz ±3 dB
• 低音控制：100 Hz ±12 dB
• 高音控制：10K Hz ±12 dB
• 錄音輸出準位：-20 dB ~ 0 dB (可變)
• 喇叭輸出 (低阻抗)：4Ω / 8Ω / 16Ω (號角喇叭)
• 喇叭輸出 (高阻抗)：100V *警告：(1) 高、低阻抗輸出不能同時連接運作 (2) 建議揚聲器負載總阻抗約為 83.3Ω。
• 輸出端子：P1 – P4 (背板 8P 端子台)

• 交流電源：AC 100V ~ 240V 60 Hz (室內安裝)
• 交流電源電路種類：交換式
• 交流電源插座：IEC 60320 C14
• 直流電源：DC +12 ~ +15V / 8A (車載/戶外安裝)
• 直流連接端子：P7 – P8 (背板 8P 端子台)

*交流或直流電源，請擇一安裝

整體規格

• 尺寸 (W x D x H) / mm：350 x 200 x 88 (15 mm 腳墊未計入)
• 重量：3公斤
• 匯流排端子台：8P (背板)
• 匯流排端子台螺絲：M4

• 內建多媒體播放器，USB、BT、FM 收音機、外部音源、USB 音訊數位輸出，多元播放來源
• 多媒體播放器可從主機面板、紅外線與 APP 控制，操作方便
• 可連接 3 支有線麥克風，#1具優先廣播功能，直接放送，無須切換
• 具備遠端開機功能，作為優先廣播控制，啟動擴大機電源
• 三種阻抗輸出 (1) 4Ω/8Ω (高傳真) (2) 16Ω 鐵喇叭 (3) 高阻抗(100V)
• 可直接以車用電池 DC 12V 供電 ，夜市攤商、廣播車的經濟型擴大機方案
• AC 100V ~ 240V (交換式電源) 國際電壓，供電範圍大，多種電源選擇，使用場地不受限


• 適用機構：學校、補習班中型教室、辦公室、會議室、工廠、會議室、市場、賣場、夜市攤位、廣播車…等，人群聚集聽講的空間。
• 商業空間：服飾店、飲料店、小吃店、便利商店、小型超市、小型餐廳、小型酒吧、咖啡廳…等，需要氣氛的小型場所。

• 應用案例：精品服飾店

走廊配置10W 喇叭 2 支，播放抒情音樂，定時置入商品促銷廣告，吸引追求時尚、潮流、勤勞打扮的顧客入店參觀，如有新品上市發表會，店員可隨著展示人員的台步，以麥克風介紹新商品特點，促銷限時折扣商品，優先廣播可自動暫停背景音樂，一小段落介紹結束後，關閉麥克風，自動恢復音樂，講話時如要保持音樂播放，可使用機背的 #2 ~ #3麥克風，店內商品區/主賣場配置 4 支喇叭，試衣間走廊、結帳櫃台各 1 支喇叭，合計 8 支 10W 高阻抗喇叭，總音頻輸出功率 80W。
