音頻規格

輸入端

前級輸入

• 前級輸入數量：1 (RCA 端子)
• 前級輸入準位：-10 dB

控制輸入

• 遠端電源控制：1  (乾接點 / 常閉模式)

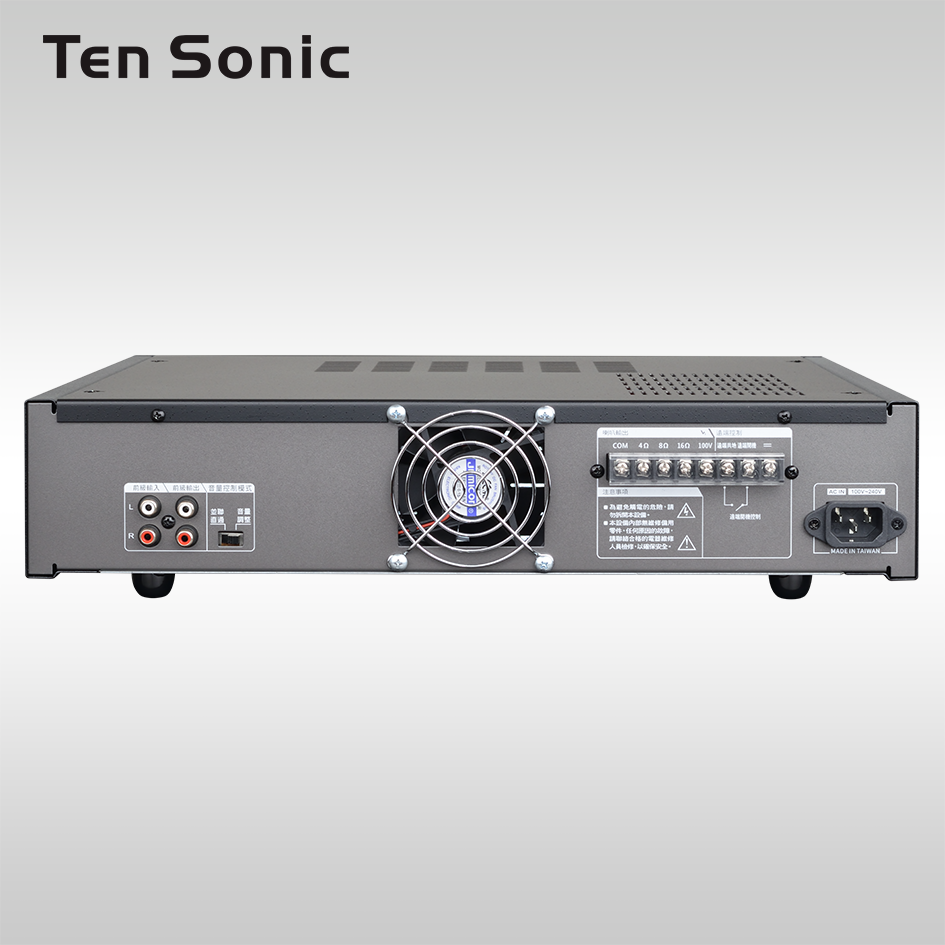

• 控制端子：P6 – P7 (背板 8P 端子 / M4 螺絲)

輸出端

前級輸出

• 前級輸出數量：1 (RCA 端子)
• 前級輸出準位：-10 dB


功率放大器輸出

• 音頻輸出功率：300W @ 4Ω
• 放大器種類：AB
• 放大器增益：20 dB

• 總諧波失真：< 0.1% (1K Hz @ Pout = 100 W)
• 頻率響應：30 Hz ~ 16K Hz ±3 dB
• 喇叭輸出 (低阻抗)：4Ω / 8Ω / 16Ω (號角喇叭)
• 喇叭輸出 (高阻抗)：100V *警告：(1) 高、低阻抗輸出不能同時連接運作 (2) 建議揚聲器負載總阻抗約為 83.3Ω。
• 端子：P1 – P5 (背板 8P 端子)

• 交流電源：AC 100V ~ 240V (50/60 Hz)
• 電源電路種類：交換式
• 最大電源消耗功率：600 W


整體規格

• 尺寸 (W x D x H) / mm：430 x 373 x 88 (15 mm 腳墊未計入)

• 重量：9.1 公斤

• 具備遠端開機功能，作為優先廣播控制，啟動擴大機電源
• 可搭配 TS-240BT 或 TS-300BT 擴大機，並聯擴充音頻輸出功率
• 靈活的音量模式，本機或遠端皆可控制
• 三種阻抗輸出 (1) 4Ω/8Ω (高傳真) (2) 16Ω (鐵喇叭) (3) 高阻抗 (100V)
• AC 100V ~ 240V (交換式電源) 國際電壓，供電範圍大，多種電源選擇，使用場地不受限

• 適用機構：學校體育館、大型辦公室、製造業工廠、大型會議室、社區活動中心…等、人群聚集大聲交談、兒童吵鬧嬉戲的空間。
• 商業空間：大型服飾店、大型餐廳、大賣場、市場公共廣播、百貨公司…等，需要氣氛的大型場所。

• 應用案例：四樓層大型運動用品店

延續TS-300BT應用案例，PA-300安裝於三樓櫃台機櫃，前級信號連接自一樓「前級輸出」端子，電源接受一樓遠端控制，開機/關機操作簡便，三樓商品體驗區配置 6 支15W喇叭，露營/野炊用品區 4 支喇叭，四樓滑板/舞板/滑板零件區配置 3 支喇叭，健身/重訓/拳擊用品區 6 支喇叭，洗手間 1 支喇叭，三、四樓合計 20 支15W 高阻抗喇叭，輸出功率 300W，全棟總音頻輸出功率 600W。
