輸入端

串列控制

• 串列控制型式：RS-232
• 鮑率：9600
• 同位位元：無
• 資料位元：8
• 停止位元：1

主機電源控制

• 手動開關：LED 按鈕 x 2  (主機面板)
• 外部電源控制： 3P 匯流排端子台 (主機背板)
• 外部電源控制模式：瞬間觸發 (*含 DC +5V 觸發電壓，僅接受外部乾接點控制，嚴禁連接外部電壓觸發信號)
• 外部電源控制端子台螺絲： M4

輸出端

交流電

• 交流電插座型式：NEMA 5-15R (UL 498)
• 市電直通插座：1個（面板）/ 2個（背板）

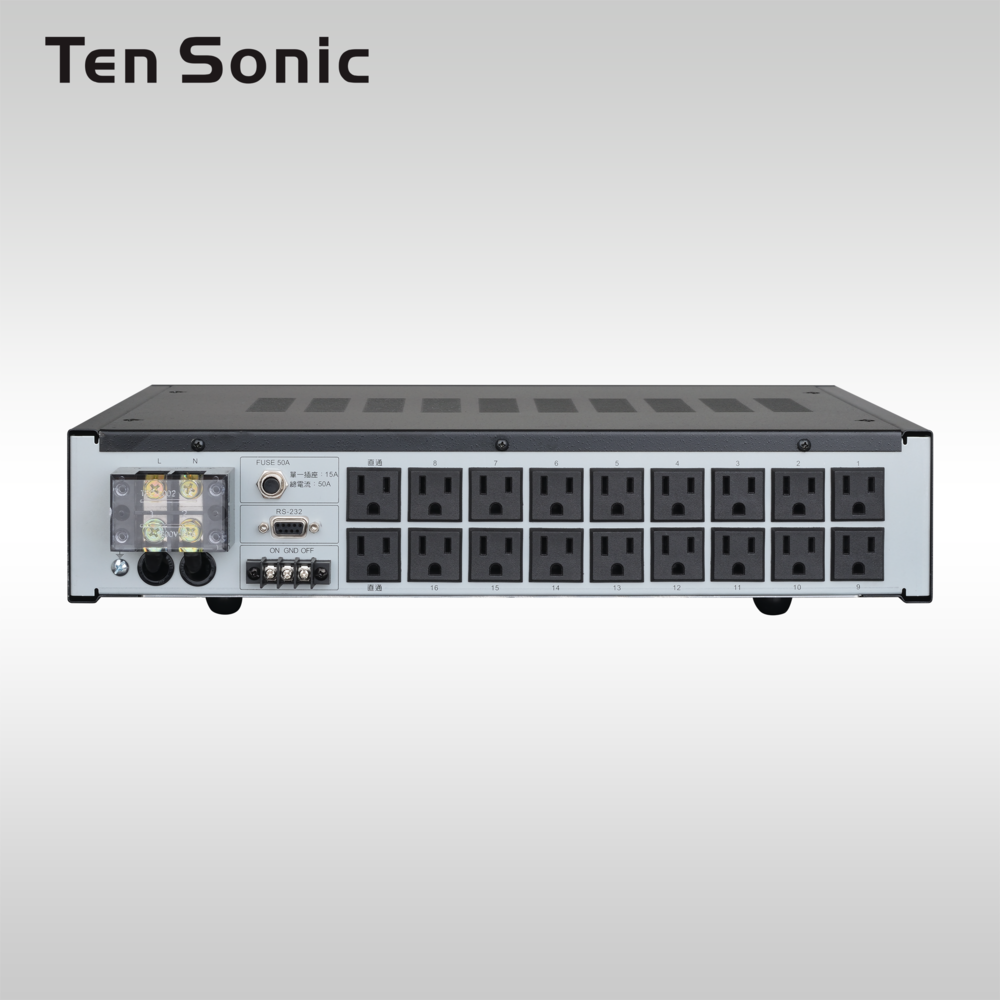

• 電源輸出插座數量：16個（背板）
• 時序電源輸出插座段數：16
• 輸出電流：15A（交流插座/個）(*最大總輸出電流 50A / 14 mm² 電源線配線)

直流電 (USB 供電 / 工作照明燈專用電源)

• USB 連接器型式：A型
• USB 連接器數量：2個 (面板)
• 最大輸出電流：1A（USB 1+2）

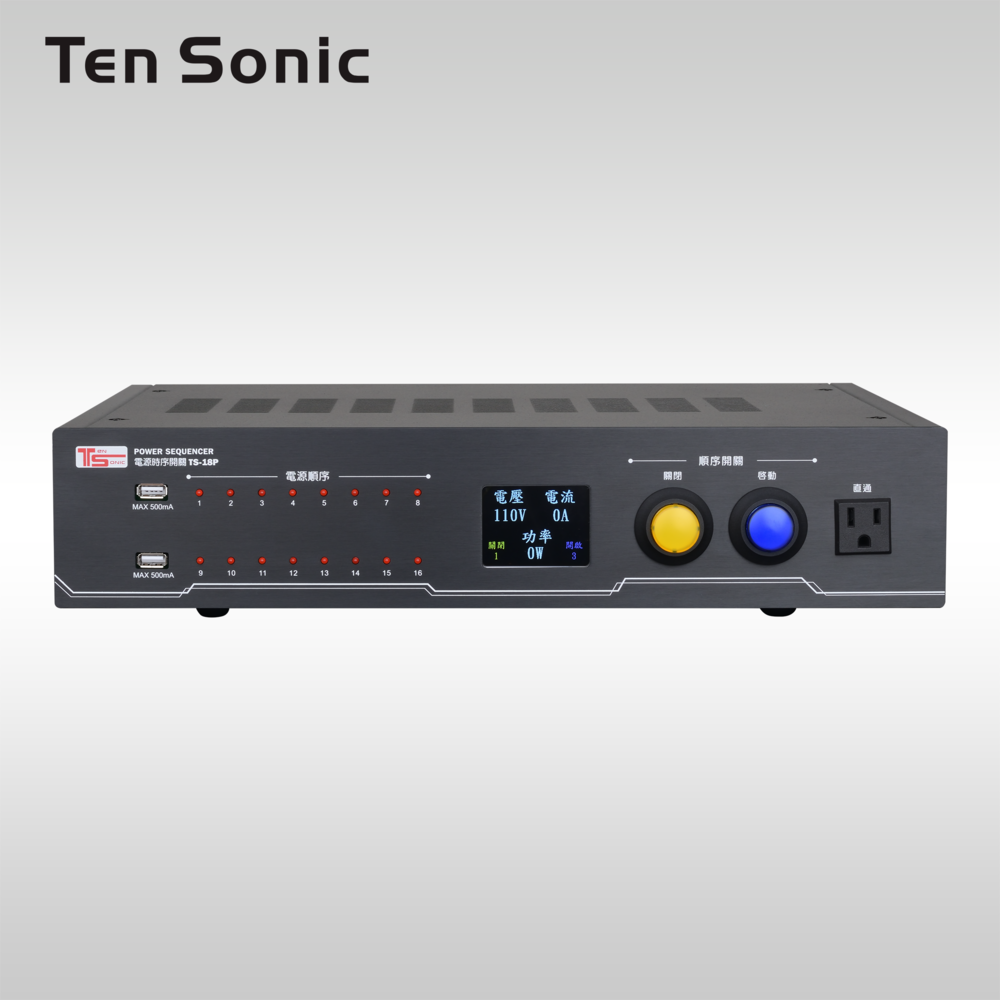

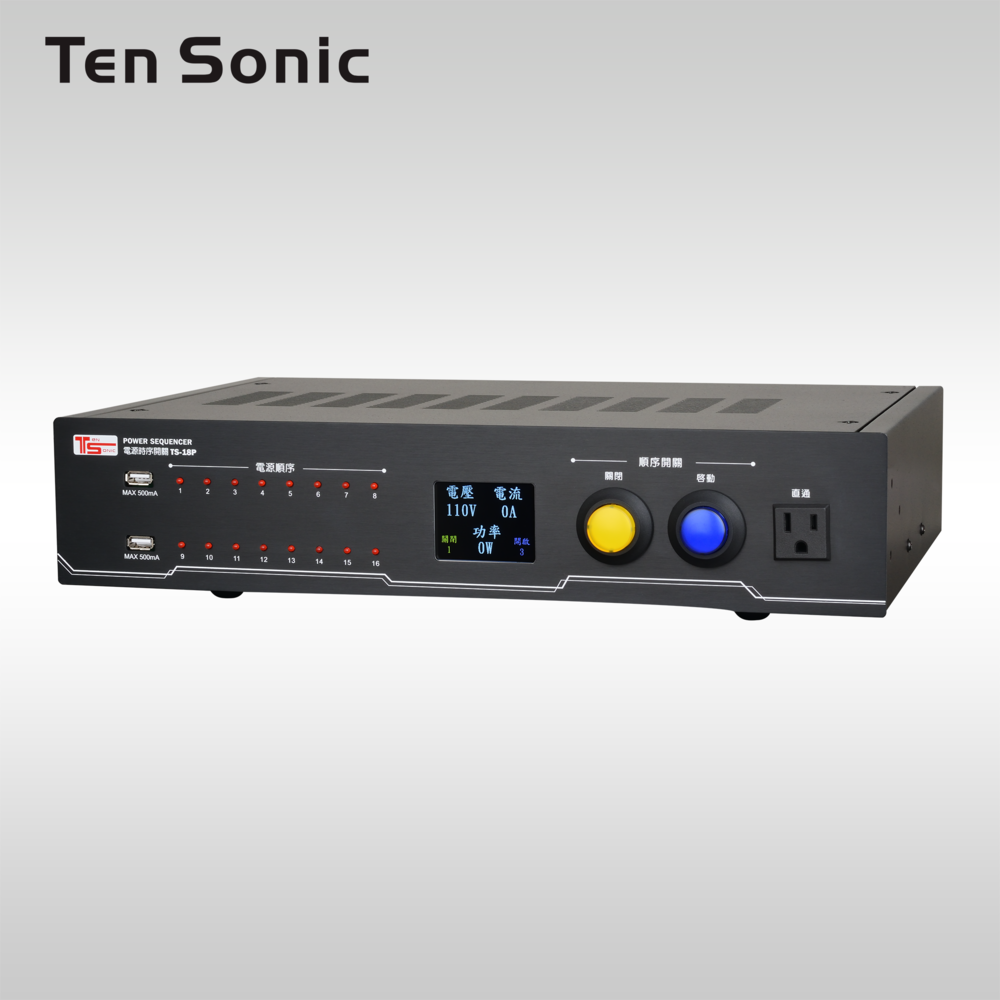

液晶顯示器和指示燈

• 液晶顯示器類型：TFT
• 電壓錶顯示範圍：AC 60 V ~ AC 270 V
• 電流錶顯示範圍：0.0 A ~ 50.0 A
• 電源插座輸出指示燈：16 個

• 交流電源：AC 100V / 220V (50/60 Hz)
• 交流電源配線：14 mm² 電源線
• 最小電源消耗功率：10W

• 尺寸 (W x D x H) / mm：430 x 313 x 100
• 重量：4.6 kg

• 採用原廠微處理器，具安全、穩定、靈活操控與即時監控功能
• 時序控制開/關多達 16 埠，總電流最大可達 50A (安培)，降低器材配置成本
• 具 RS-232、乾接點及按鈕手動控制功能
• 即時顯示電壓、電流、功率數據於 TFT 液晶螢幕
• 可透過 RS-232 控制個別迴路、讀取數據，應用於邏輯判斷與控制

• 時序開啟/關閉時間可各別獨立設定 (1～30秒)
• 面板 USB 直流輸出，工作照明燈專用電源

應用案例一：設備出租公司/外場視聽系統配電

視聽設備出租公司，從跨年倒數活動開始新的一年，民俗節慶活動、廟會猜燈謎、大/小型展覽、觀光旅遊祭、文化展演、運動賽事 ... 到年終尾牙表演，長年南征北討四處"做場"，活動式機櫃裡，電源時序控制器已是基本配備。

以外場機櫃配電為例，建議分組配置如下：
(1) 市電直通插座：連接電腦、數位音樂工作站、大型混音器、數位混音器...等、必須持續供電的設備。
(2) 高優先順序：無線麥克風、數位和類比信號處理器(如等化器、回音器 ...)、前置放大器、CD/DVD/多媒體 播放器 ... 等，連接到優先序較高的插座，例如#1 ~ #5。
(3) 中優先順序：小型混音器、耳機放大器、錄影/錄音器材 ... 等，連接到中等優先序的插座，例如#6 ~ #10。
(4) 低優先順序：功率(後級)放大器、主動式揚聲器 ... 等，連接到優先序較後的插座，例如#11 ~ #16。

如需細分更多組，可自行彈性調整，靈活運用，需要工作燈時，面板 USB 插座提供直流 +5V DC，可搭配各式 USB 工作燈，可在昏暗的環境運作，總迴路的電壓、電流、功率數據，即時顯示於面板 TFT 液晶顯示器，避免過載運作。

應用案例二：200人階梯訓練教室

新建的企業總部地下室，規畫了一間200人階梯訓練教室，除了公司內部教育訓練，也對外開放場地租用，為了應付多元的使用者，視聽系統的設備玲瑯滿目，從早期的卡式錄音座、錄放影機、CD 光碟機、DVD/BD 光碟機、多媒體播放器、SR-103 數位錄放音機、投影機、桌上型電腦、數位混音器、矩陣切換器、TS-300BT 擴大機、PA-300 後級擴大機、Crestron 環控主機，機櫃的設備如此多，如果使用一般的時序控制器，大概要2~3台才夠用，設備電源控制的規劃，更要用心，經評估後採用 TS-18P 時序控制器，只需一台即可納入這 13 部器材的電源控制，並且保留數個迴路以備未來擴充設備使用，主機面板配備了 USB 插座 (Type A)，提供工作照明燈使用；總迴路的電壓、電流、功率數據，即時顯示於本機面板 TFT 液晶顯示器。

TS-18P 與傳統時序控制器不同之處，除了依序開/關各個迴路外，搭配環控系統 RS-232 控制，更可獨立迴路控制，依序開/關選定的設備，用不到的設備可略過，萬一臨時/緊急要使用，可從環控介面按鈕手動開/關電源，或是環控自動監控，未開啟電源的設備按鈕作動前，先連動開啟設備電源，再執行細部功能控制，操控靈活度更高，機櫃的輸入電壓、輸出電流、輸出功率、開/關狀態，可透過環控主機隨時讀取，並可做為邏輯判斷/控制之利用。
