音頻規格

輸入端

數位錄音/放音機

• 支援 USB 隨身碟 / SD卡型式：SDHC 卡與 USB 3.0 隨身碟
• 支援 FAT (檔案配置表) 版本：FAT16 與 FAT32
• 支援放音格式：MP3 / WMA / WAV / AAC / OGG / FLAC
• 錄音格式：MP3 (位元速率 128K/192K/256K/320K bps)
• 最大支援容量：32 G
• 控制介面：面板按鍵/遙控器/RS485 (選購)

錄音輸入

• 錄音輸入阻抗：33K Ω
• 錄音增益範圍：-15 dB ~ +12 dB
• 信噪比：106 dB (0 dB, Fs = 48KHz)
• 動態範圍：102 dB (輸入信號 -60 dBFS)
• 聲道分離度：103 dB (輸入信號 1K Hz)
• 有線麥克風輸入數量：1 (6.3 mm 單音插座)
• 有線麥克風類型：動圈式
• 有線麥克風增益：+40 dB

輸出端

固定輸出

• 輸出凖位：0 dBV (1V rms)
• 信噪比：108 dB (Fs = 48K Hz)
• 總諧波失真：0.01% (1KHz, 0 dBFS)
• 動態範圍：108 dB (輸入信號 -60 dBFS)
• 聲道分離度：106 dB

前級輸出 (可變凖位)

• 輸出凖位範圍：-90 dBV ~ 0 dBV
• 信噪比：105 dB (Fs = 48K Hz)
• 總諧波失真：0.01% (1KHz, 0 dBFS)
• 動態範圍：102 dB (輸入信號 -60 dBFS)
• 聲道分離度：104 dB

監聽耳機

• 輸出功率：45mW (THD = 0.1% @ 32Ω)
• 信噪比：105 dB (衰減 = ∞)
• 總諧波失真：0.03% @ Vin = 1 V rms (RL = 32Ω)
• 聲道分離度：98 dB

液晶顯示器

• 液晶顯示器類型：STN
• 解析度：128 x 64 (畫素)
• 文字顏色：藍底白字
• 可視區域尺寸： 63.84 x 35.68 mm

• 交流電源：AC 100V ~ AC 230V (50/60 Hz)
• 交流電源電路種類：交換式
• 電源插座：IEC 60320 C14 (含保險絲)
• 消耗功耗：< 5W

• 工作濕度：5% - 90% (無凝結)
• 工作溫度：-10℃ ~ +55℃
• 尺寸 (W x D x H) / mm：430 x 256 x 97
• 重量：4 公斤

• ARM 架構單晶片系統 (SoC)
• 超大型積體電路 (VLSI) 解碼器

• 麥克風輸入和線路混合錄音，增益高達 +12 dB
• 支援  SDHC 卡和 USB 3.0 隨身碟
• 自動錄音分段 (Auto Chapter ) 和聲控啟動錄音 SAR (Sound-Activated Recording)
• 單鍵錄音 + 自動檔案命名
• 已錄製檔案斷電存檔保護
• 錄音信號失真警示
• 錄音時間記錄內部時鐘
• 可程式化播放和片段重複 (A-B)
• 放音頻譜顯示
• 具備紅外線遙控功能

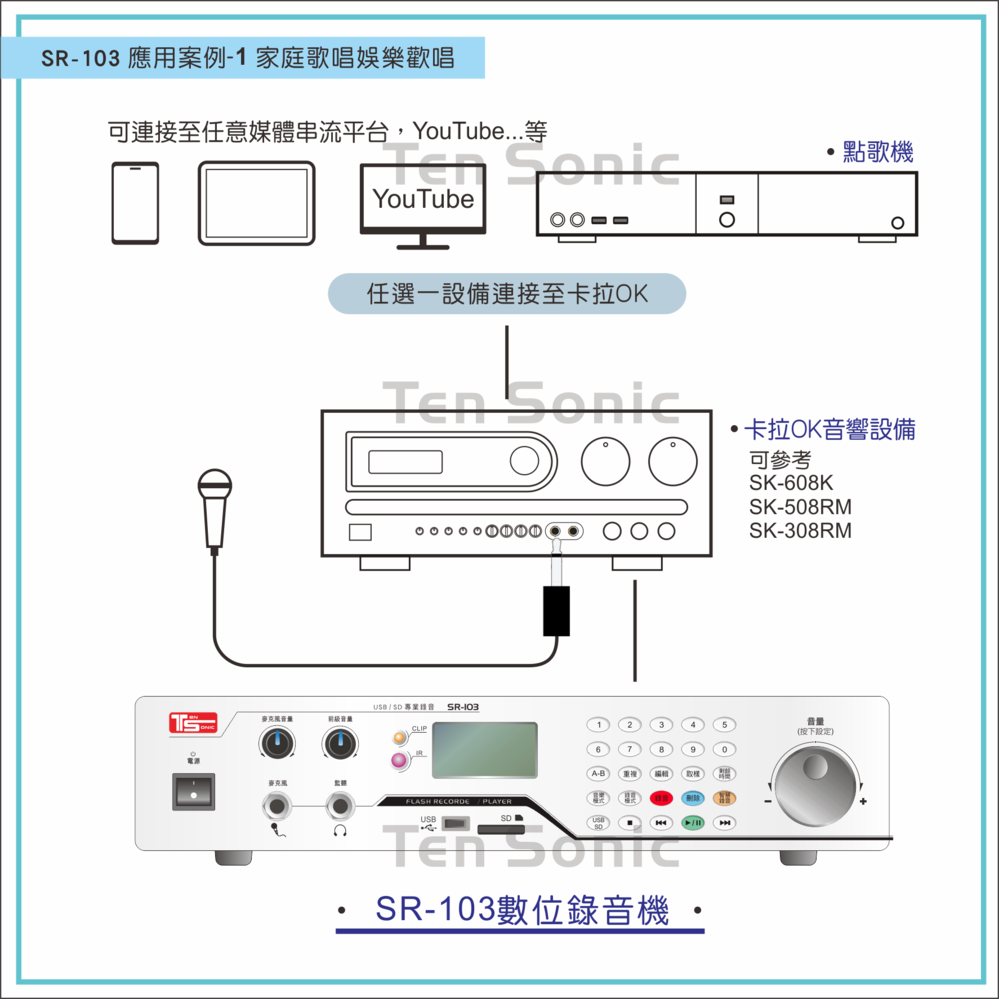

案例一：家庭娛樂歡唱 (TS-SR103)

小美是個愛唱歌的女生，聲音清澈明亮，與生俱來擁有好歌喉，遺傳自一樣愛唱歌的老爸和老媽的美聲基因，家裡雖然有卡拉OK 設備，但是老設備沒更新，所以是卡拉OK 的常客，因為包廂設備較專業且具備錄音功能，可以把現場錄音檔帶回家反覆聽或是分享給親朋好友。

經歌友強力推薦，TS-SR103 具備卓越的性能與音頻表現，更發現許多令人驚艷的功能，例如液晶螢幕顯示精度與靈敏度極高的混音準位(音量)，可隨不同歌曲來源調整錄音增益(放大值)，透過關鍵字”伴唱”來自 YouTube 的歌源(請勿公播使用)，更需要增益調整，當唱到忘我聲音失真時，Clip 會亮燈警示，智慧錄音偵測聲音信號自動啟動錄音，自動章節分割另一首歌曲成新檔案，完全無須再按鈕操控，表現如有失水準時，可任意依檔名或時間刪除，夜深人靜時戴上耳機高歌自娛，可錄製到 SD 卡或 USB 隨身碟，主機面板或是遙控器皆可操控…，讓小美家擁有了一間專業的卡拉OK 包廂，帶給全家人無價的美好時光。

整合至音響系統時，請連接前級擴大機的「錄音輸出」，音樂來源如手機、平板電腦、桌上型電腦、多媒體播放器、點歌機... ，高電平/Line Level 信號皆可搭配運作，更多的細部便利功能與優異性能，請詳閱「規格」與「特性」頁。

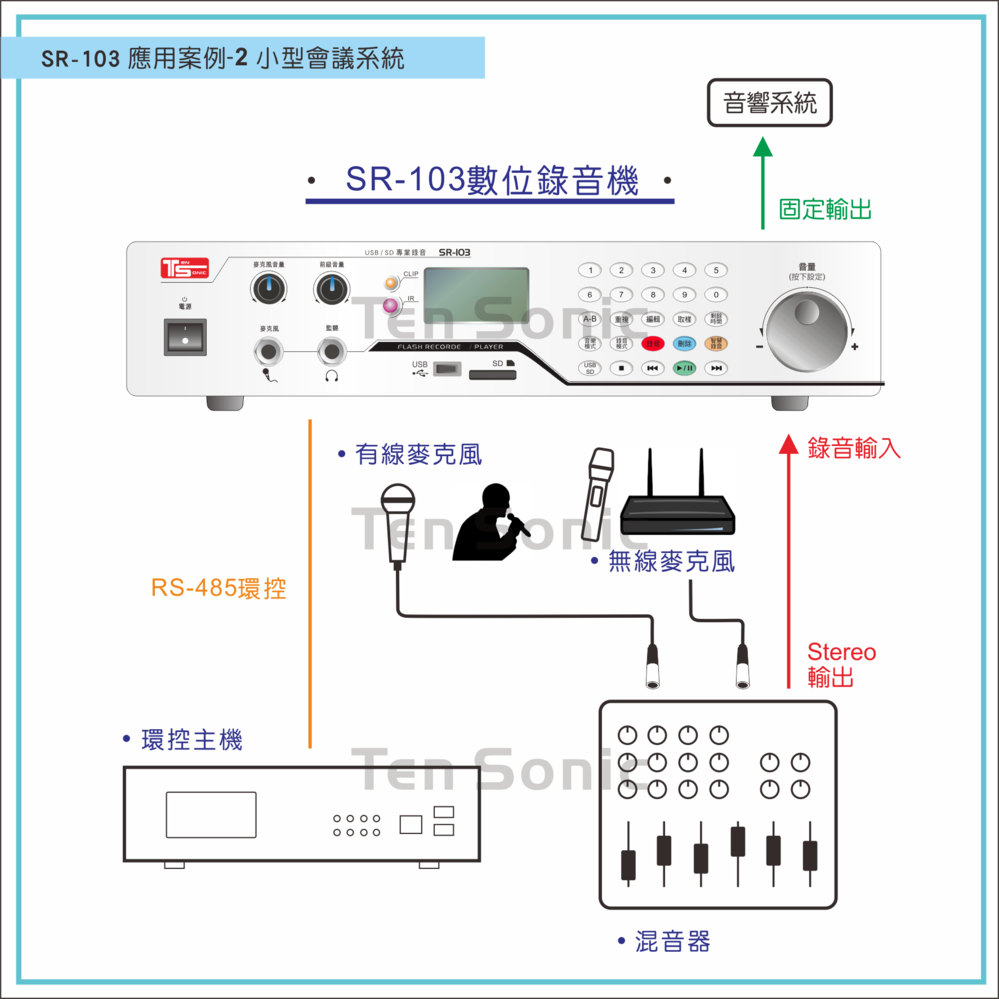

案例二：會議室錄音設備更新

A 公司小會議室：(TS-SR103)

音響系統原配置的卡式錄音座，因設備老舊汰換了一部 TS-SR103 數位錄/放音機，音響系統的有線、無線麥克風音質與音量調整，皆由混音器操控，混音到「Stereo」輸出聲道，再連接至 TS-SR103 的「錄音輸入」，接上電源即完成了安裝，因音響系統較簡易，以手動操控主機面板或遙控器進行設備操控；如果沒有混音器或外部信號處理設備時，再使用主機面板上的內建麥克風輸入信號。

會議最重要的音頻檔案，萬一發生任何的斷電狀況，本系列錄放音機皆可確保已錄製檔案，到斷電前 (最後1秒鐘) 已錄製的檔案不遺漏，更不需擔心要頻繁地更換錄音帶，以32 G 的記憶體錄製最高品質 (320k bps) 的音訊為例，可連續錄製 233 小時 (9.7天) 的音頻檔案，已是目前會議室、演講廳的必備的器材。

A 公司大會議室：(TS-SR103 PRO)

大會議室音響系統配置了 Crestron 環控系統，一樣置換下卡式錄音座，替換上的是一部 TS-SR103 PRO 錄放音機，它配備有 RS-485 控制埠，可接受系統整合控制，基本安裝步驟同上，再連接上 RS-485 控制線至本機，完成硬體安裝，接著更新修改好的環控系統軟體，進行功能測試，即完成了汰換，有了環控系統，操控介面就更多元，可以是觸控面板、行動裝置、各式電腦…任何支援環控系統的裝置，當然還是可以直接手動操控此設備。
